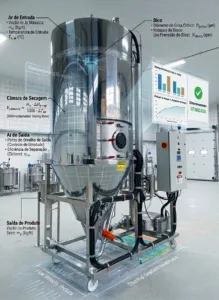

El dimensionamiento de un spray dryer es la etapa más crítica y estratégica en el desarrollo de cualquier proyecto enfocado en el secado por atomización industrial. Elegir un equipo subdimensionado compromete directamente la productividad general de la planta y la calidad del polvo final; por otro lado, sobredimensionar el sistema genera capital inmovilizado y costos operativos innecesarios. Esta guía técnica integral fue desarrollada por el equipo de ingeniería especializada de Globe Systems para orientar a ingenieros de proceso, gerentes industriales y responsables técnicos en la especificación correcta de un spray dryer industrial — abarcando desde la capacidad evaporativa exacta hasta la elección detallada del sistema de atomización ideal.

Por Qué el Dimensionamiento Correcto del Spray Dryer Define el Resultado del Proceso

Todo el desempeño operativo de una planta de secado por atomización — incluidos la calidad morfológica del polvo, el consumo energético global, el rendimiento de la materia prima y el plazo de retorno de la inversión — deriva de decisiones tomadas incluso antes de que comience la fabricación de la maquinaria. El dimensionamiento correcto del spray dryer establece los parámetros físicos que regirán la operación durante décadas: la capacidad evaporativa real, el tipo de atomizador empleado, la potencia térmica del sistema de calentamiento, la geometría interna de la cámara y la configuración de los colectores secundarios de polvo. Los errores cometidos en esta fase de ingeniería básica son difíciles, lentos y extremadamente costosos de corregir después de instalado el equipo. Por esa razón, el enfoque correcto comienza invariablemente por la comprensión profunda del proceso — y nunca por la elección aleatoria del equipo en catálogos. Antes de especificar cualquier componente de un spray dryer, es imprescindible comprender con precisión absoluta qué tipo de producto se pretende procesar, en qué volumen por hora y bajo qué condiciones fisicoquímicas específicas. Si usted todavía está en la fase inicial de entender el funcionamiento mecánico y los fundamentos de esta tecnología, le recomendamos especialmente la lectura de nuestra Guía Completa de Spray Dryer y Secado por Atomización Industrial antes de continuar con los cálculos matemáticos.

Punto de Partida del Dimensionamiento: Capacidad Evaporativa y Balance de Masa

El parámetro central que marca el rumbo de cualquier proyecto de ingeniería para un spray dryer es la llamada capacidad evaporativa, comúnmente expresada en kilogramos o litros de agua evaporada por hora (kg agua/h). Este indicador fundamental determina el tamaño físico del equipo y, por consecuencia directa, influye en las dimensiones de todos los demás componentes periféricos del sistema integrado.

Cómo Calcular la Capacidad Evaporativa en el Spray Dryer

El cálculo de ingeniería parte del balance de masa estructurado entre la alimentación líquida inicial y el producto final en polvo seco. Los datos primarios necesarios para alimentar este cálculo de un spray dryer son:

• Caudal de alimentación líquida total (L/h o kg/h).
• Contenido de sólidos totales de la alimentación (% m/m).
• Humedad residual final deseada en el polvo (% según la especificación técnica del producto).
• Densidad real del líquido alimentado (g/mL).

Con esos datos exactos en mano, se aplica la ecuación clásica de balance de masa: Agua a evaporar (kg/h) = Caudal de entrada (kg/h) x (1 – Contenido de sólidos) – Agua residual permitida en el polvo En la práctica diaria de proyectos industriales de Globe Systems, aplicamos un factor de seguridad técnico que varía del 10% al 15% sobre el valor obtenido, para asegurar una estabilidad operativa completa y margen para la flexibilidad de proceso futura. Ese factor de seguridad es vital en plantas multimateriales, donde se procesa más de un insumo con diferentes contenidos de sólidos dentro del mismo spray dryer. Cabe destacar que la capacidad evaporativa no debe verse como un número estático: está fuertemente influenciada por las oscilaciones de la temperatura de entrada del aire de secado, por la temperatura de salida controlada y por las variaciones en las propiedades fisicoquímicas del fluido. Por lo tanto, el dimensionamiento real de un spray dryer de alto rendimiento exige simulaciones termodinámicas complejas, que superan las estimaciones simples de planillas comerciales.

Atomizador: Por Qué la Boquilla Aspersora Es Superior al Disco Rotativo en la Mayoría de las Aplicaciones Industriales

La selección minuciosa del sistema de atomización es una de las decisiones que más impactan el costo y la operación del spray dryer. Existen dos grandes sistemas dominantes en el mercado: la boquilla aspersora de alta presión (nozzle) y el disco rotativo (atomizador centrífugo). Aunque ambos métodos realizan la ruptura eficiente del líquido en microgotas para acelerar el secado, las diferencias prácticas en costo de mantenimiento, desempeño productivo y uniformidad del polvo son enormes — y en la mayoría de los escenarios fabriles modernos, la boquilla aspersora se consolida como la elección técnica más inteligente.

Las Ventajas Técnicas y Operativas de la Boquilla en el Spray Dryer

En Globe Systems estandarizamos el uso de sistemas avanzados de boquillas aspersoras de alta presión en nuestros proyectos personalizados de spray dryer industrial. Esta elección estratégica se basa en evidencias técnicas recogidas en más de dos décadas de ingeniería aplicada. Vea los principales diferenciales:

• Menor costo de adquisición del equipo: el arreglo con boquilla aspersora prescinde de motores eléctricos de altísima rotación, rodamientos cerámicos especiales, ejes de ultraprecisión y tableros con variadores dedicados al control de velocidad, elementos obligatorios en el disco rotativo. Esto abarata el costo de fabricación del spray dryer y reduce de forma directa la inversión inicial (CAPEX) del cliente.
• Menor riesgo de mantenimiento y roturas: los discos rotativos operan a rotaciones extremas que superan las 20.000 RPM, exponiendo rodamientos y ejes a fatiga mecánica continua. La boquilla aspersora es un componente puramente estático — no existen partes móviles en el corazón del sistema de atomización del spray dryer, lo que elimina la causa número uno de paradas no programadas en la industria.
• Cambio de setup y limpieza más rápidos: la sustitución o inspección de una boquilla aspersora es una tarea mecánica simple, que se concluye manualmente en pocos minutos y sin necesidad de herramientas complejas. En el caso del disco rotativo, el retiro, la limpieza y el posterior balanceo dinámico del cabezal exigen técnicos calificados y largas horas de máquina parada. En plantas multiproducto, la boquilla aspersora devuelve horas preciosas de producción al cronograma.
• Excelente esfericidad y estandarización del polvo: la boquilla aspersora de alta presión entrega una distribución granulométrica estrecha y alta repetibilidad geométrica. Esto confiere al polvo final características físicas superiores, como mejor fluidez, alta densidad aparente, solubilidad instantánea y aspecto homogéneo — cualidades críticas para las industrias de lácteos, ingredientes alimentarios, proteínas y fármacos.
• Flexibilidad por ajuste de presión: ajustar el diámetro medio de las partículas generadas en el spray dryer puede hacerse solo alterando la presión de bombeo del fluido, sin interrumpir la producción.

Cuándo el Disco Rotativo Aún Puede Ser Evaluado

Manteniendo nuestra transparencia técnica corporativa, reconocemos que el disco rotativo encuentra espacio en procesos específicos que operan con fluidos muy viscosos o con alto índice de sólidos abrasivos en suspensión, escenarios que provocarían la obstrucción precoz de boquillas convencionales. Sin embargo, realizando el pretratamiento térmico correcto para la reducción de viscosidad e instalando sistemas de filtración eficientes en la línea, la gran mayoría de esos casos puede ser absorbida por la tecnología de boquilla aspersora en el spray dryer, manteniendo las ventajas de menor costo operativo y de mantenimiento preventivo.

Sistema de Calentamiento y Quemador: Criterios de Especificación en el Dimensionamiento

El sistema de generación de calor es el gran responsable del mayor costo operativo (OPEX) en una planta de secado: el consumo de combustible o electricidad. Por eso, calcular la demanda de calor correcta en el dimensionamiento del spray dryer impacta directamente la salud financiera y la rentabilidad de la empresa. El mercado trabaja con dos formatos principales de transferencia de calor:

Calentamiento Directo: Quemador para Spray Dryer

En el sistema directo, los gases resultantes de la quema del combustible (generalmente Gas Natural o GLP) se mezclan directamente con el aire atmosférico de proceso y entran en contacto íntimo con el producto que está siendo atomizado. Es el modelo de mayor eficiencia térmica y menor costo de montaje inicial. Está indicado para materiales químicos, cerámicos o subproductos agroindustriales que no sufran oxidación ni alteraciones a causa de los gases de combustión del quemador del spray dryer.

Calentamiento Indirecto: Intercambiadores de Calor de Alto Rendimiento

En el arreglo indirecto, el aire de proceso se calienta por medio de un intercambiador de calor (radiador industrial), impidiendo cualquier contacto físico entre el producto secado y los gases de escape de la combustión. Este es el modelo obligatorio para las industrias farmacéutica, cosmética y alimentaria, atendiendo rigurosamente las normativas globales de seguridad y calidad alimentaria establecidas por la norma internacional ISO 22000, lo que elimina riesgos de contaminación cruzada y garantiza plena conformidad regulatoria de mercado.

Temperatura de Entrada y Salida: Parámetros por Sector y Tipo de Producto

Las temperaturas de entrada y salida del flujo de aire de secado dictan la velocidad con la que se retirará la humedad y el grado de estrés térmico que sufrirá el material dentro del spray dryer. Estos valores deben mapearse en laboratorio o en plantas piloto antes de la construcción mecánica del equipo. Los productos altamente termosensibles — como el suero de leche concentrado, los extractos botánicos, los probióticos vivos y los principios activos farmacéuticos — exigen el control estricto de la temperatura de salida en el rango de 70 grados a 90 grados para mitigar la desnaturalización de proteínas o la pérdida de principios activos valiosos. La temperatura de entrada en esos casos se equilibra entre 160 grados y 220 grados, dependiendo del contenido de sólidos de la alimentación líquida del spray dryer. Para entender mejor cómo esta dinámica de temperaturas actúa en la producción de derivados lácteos de alto valor agregado, lea nuestro artículo técnico especializado en Producción de WPC y MPC: cómo transformar el suero y la leche en ingredientes de alto valor. Por otro lado, en materiales no termosensibles — como colorantes cerámicos, minerales finos y lodos industriales — las temperaturas de entrada de aire en el spray dryer pueden alcanzar niveles elevados de entre 300 grados y 500 grados. Esta condición operativa permite el uso de cámaras de secado compactas para procesar el mismo volumen evaporativo por hora, abaratando el costo de adquisición de la maquinaria.

Cámara de Secado, Ciclón y Filtro de Mangas: El Sistema Completo

El dimensionamiento eficaz de un spray dryer no se agota en la elección del atomizador ni en el cálculo del quemador. La cámara de secado propiamente dicha, el ciclón separador y el filtro de mangas terminal deben operar en perfecto equilibrio de presiones y caudales, como un conjunto simbiótico de ingeniería. El diámetro y la altura cilíndrico-cónica de la cámara del spray dryer se calculan con base en el tiempo de residencia mínimo que la gota necesita para secarse por completo antes de tocar las paredes metálicas, evitando problemas crónicos de incrustación y pérdida de rendimiento. El ciclón actúa como separador primario de la mezcla sólido-gas, y su eficiencia geométrica es vital para capturar el polvo fino generado por las boquillas aspersoras, dirigiéndolo al envasado seguro. Por último, el filtro de mangas retiene las partículas ultrafinas remanentes, garantizando que el aire liberado por el extractor a la atmósfera cumpla las rígidas leyes ambientales vigentes.

Spray Dryer de 1, 2 o 3 Etapas: Cuándo Se Indica Cada Configuración

La arquitectura de etapas de secado determina la capacidad de aglomeración y el control de la humedad final del polvo generado. El spray dryer de etapa única realiza todo el ciclo de retiro de humedad en el interior de la cámara primaria, siendo el formato ideal y más económico para productos de baja higroscopicidad y que no demandan gránulos aglomerados. El sistema de 2 etapas, por su parte, acopla un lecho fluidizado (interno o externo) justo a la salida de la cámara del spray dryer, permitiendo que el secado se concluya de forma más suave, con menor temperatura de salida, mayor eficiencia energética y aglomeración controlada — recurso esencial para polvos instantáneos, de rápida dispersión y alta solubilidad. La configuración de 3 etapas añade un segundo lecho fluidizado, generalmente vibratorio, dedicado al ajuste fino de la humedad residual y al enfriamiento del producto antes del envasado. Es la arquitectura indicada para materiales altamente higroscópicos, grasos o termosensibles, en los que la estabilidad del polvo durante el almacenamiento es crítica.

Conclusión: Dimensionar Antes de Comprar

Dimensionar correctamente un spray dryer es transformar datos de proceso en decisiones de ingeniería: capacidad evaporativa real, sistema de atomización adecuado, fuente de calor compatible con el producto, temperaturas seguras para la materia prima y un conjunto cámara-ciclón-filtro equilibrado. Es ese conjunto el que define el costo por kilo de polvo producido a lo largo de toda la vida útil de la planta. Globe Systems desarrolla el estudio de dimensionamiento, el proyecto y la fabricación completa de su spray dryer industrial. Hable con un especialista y reciba una propuesta técnica personalizada para su proceso.
